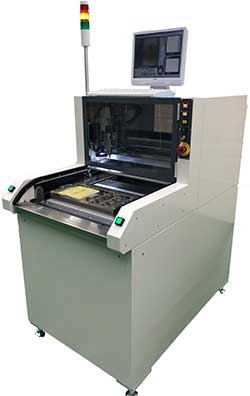

タクトの速い機種SAM-CT34XJ
自動化に最適なスタンドアロン機
特徴
自動化イメージ動画
現在準備中。
基板の供給・排出の自動化を前提としたきめ細やかな標準仕様

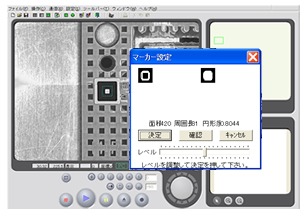

Windowsをベースにしたソフトのため、操作（ティーチングなど）・管理が非常に簡単

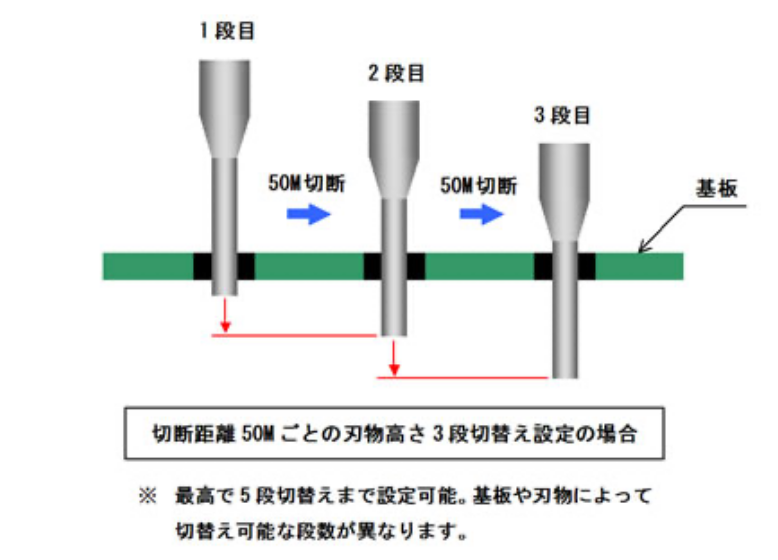

刃物高さの自動段切替により、刃物を最大限使用することが可能
自動ビットチェンジャー等のオプション機能が充実
画像処理により基板の位置補正を行い切断精度をさらに向上
基本仕様
最大基板サイズ |
400×300 |
|---|---|
| 板厚 | 0.4mm~2.0mm |
| 材質 | ガラエポ CEM1、3等 樹脂基板 |
| ルータ径 | φ0.8～3.0ｍｍ |
| 切断速度 | Max.50mm/sec |
| 最大移動速度 | 1,000mm/sec |
| 繰り返し精度 | ±0.01mm以下 |
| Z軸ストローク | 40mm |
| スピンドル回転数 | 5,000-60,000rpm（可変式） |
| X・Y・Z軸制御 | ACサーボ |
| 電源 | φ3 AC200V 50/60H |
| 最大消費電力 | 3.0kVA |
| 空気圧 | 0.5MPa |
| エアー消費量 | 20～30L/min（A.N.R） |
| 本体重量 | 約300kg |
| 外形寸法 | 750×1,215×1,350 |
