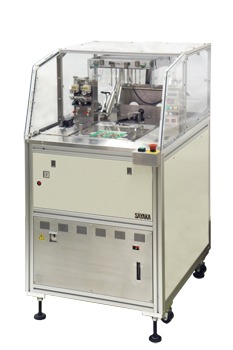

基板の形状に合わせて選ぶSAM-CT23ZL
背の高い部品の近くも切断可能な下切りルータです
特徴
治具下面より切断する方式を採用。実装基板上面より刃物を入れて切断出来ないような基板に最適です
ルータ切断ならではの低ストレス・高精度・高品質な切断が可能です
コネクタ部品等のオーバーラップしている切断箇所も安全に切断できます
切削屑を下側からピンポイントに集塵する効率的かつ理想的な機構です
コネクタ等の部品への切断屑の付着はほぼゼロです
自動基板押さえ機構により切断時の基板の振動を確実に防止します
各種安全センサを標準装備（エリアセンサ／ワーク有無・浮き検知／刃物抜け・落下検知）
低騒音小型集塵機を採用（約65dB[A]）。省スペース化を実現
基本仕様
| 最大基板サイズ | 330mm×250mm |
|---|---|
| 板厚 | 0.4mm～2.0mm |
| 材質 | ガラエポ CEM1、3等 樹脂基板 |
| ルータ径 | φ0.8～2.0mm |
| 切削速度 | Max.50mm/sec |
| 最大移動速度 | 500mm/sec(X・Y軸) |
| 繰り返し精度 | ±0.02mm(X軸) ±0.01mm(Y軸) |
| Z軸ストローク | 15mm |
| スピンドル回転数 | 25,000～50,000rpm |
| X・Y・Ｚ軸駆動方法 | ACサーボ |
| 電源 | 単相 AC100V 50/60Hz |
| 消費電力 | 約1.4KVA（集塵機含む) |
| 空気圧 | 0.5～0.6MPa |
| エアー消費量 | 80L/min |
| 本体重量 | 約100kg |

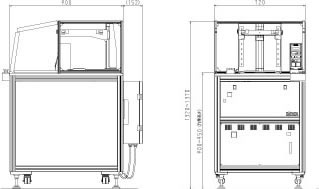

| 外形寸法 | W720×D900×H1,345mm |

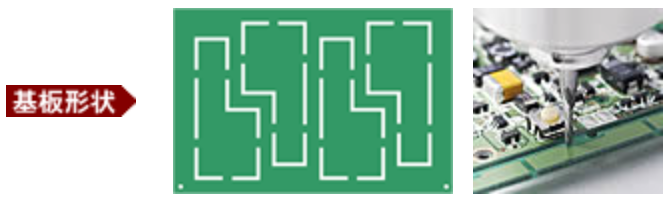

参考例
