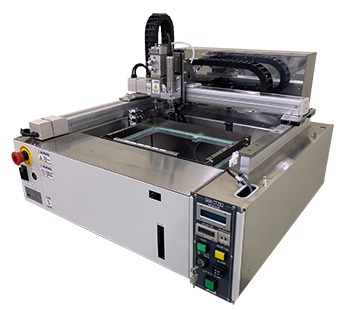

卓上インラインタイプSAM-CT23Qi
インライン対応モデルが新登場
特徴
基板搬送に適しています。
ロボットハンド等で治具に基板を着脱します。
基本仕様
| 最大基板サイズ | 250mm×350mm |
|---|---|
| 板厚 | t=0.4-2.0mm |
| 部品高さ制限 | 23mm（基板厚み含む） |
| 対象基板材質 | ガラエボ CEM1、3等 樹脂基板 |
| ルータビット仕様 | φ0.8～φ3.0mm 超硬刃（サヤカオリジナル） |
| 最大切削速度 | 50mm/sec 刃物径による |
| 最大移動速度 | 400mm/sec |
| 繰り返し精度 | ±0.02mm（X/Y軸） |
| Z軸ストローク | 25mm |
| スピンドル仕様 | 標準40,000rpm オプション5,000～60,000rpm |
| X/Y/Z軸制御 | ACサーボモータ（X・Y軸）シリンダ（Z軸） |
| 切断ポイント数 | 2,900ポイント（1,450カ所） |
| 電源仕様 | AC100V+10/-5% 50/60Hz |
| 最大消費電力 | 1.2kVA（標準集塵機含む） |
| エアー圧 | 0.5～0.7Mpa |
| エアー消費量 | 約10L/min（A.N.R） |
| 外形寸法 | W720×D640×H533mm |
| 本体重量 | 約55kg |
